Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Hiwonder

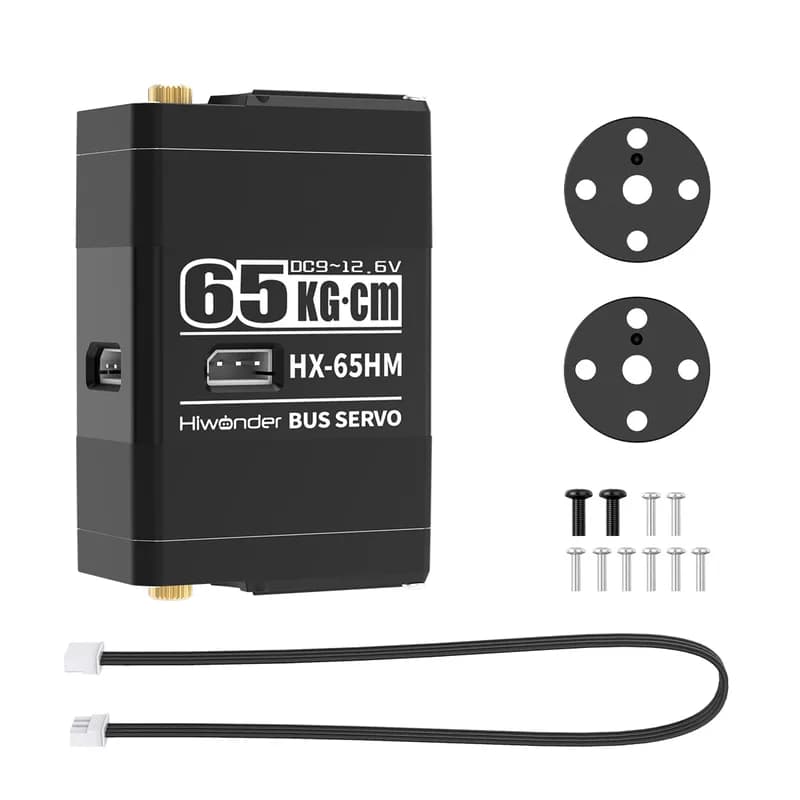

Hiwonder HX-65HM Интеллектуальный сервопривод с последовательной шиной, полностью металлический механизм, 65 кг, высокий крутящий момент, прецизионное управление 0–360 °

Name: Hiwonder HX-65HM Интеллектуальный сервопривод с последовательной шиной, полностью металлический механизм, 65 кг, высокий крутящий момент, прецизионное управление 0–360 °
Brand: Hiwonder
SKU: 21100231
Price: 5316 RUB
Availability: InStock

5 316 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Hiwonder
Модель: Hiwonder HX-65HM Intelligent Serial Bus Servo Full Metal Gear 65KG High Torque 0-360° Precision Control

Описание

Hiwonder HX-65HM Интеллектуальный сервопривод с последовательной шиной, полностью металлический механизм, 65 кг, высокий крутящий момент, прецизионное управление 0–360 °

Характеристики

Weight	143.5g
Size	45mm x 25mm x 70mm
Working voltage	9-12.6V
Rotation speed	0.19sec/60°11.1V
Stall Torque	65KG@12.6V, 50KG@9.6V
Rated Torque	50KG@12.6V, 35KG@9.6V
Rotation range	0°~360°
No-load current	80mA
Stall current	5A
Servo accuracy	0.3°
Communication baud rate	115200
Gear type	Metal gear
Gear Teeth	25T
Servo wire length	20cm
Connector	5264-3P

Сравнение с аналогами

Характеристика	Hiwonder HX-65HM Интеллектуальный сервопривод с последовательной шиной, полностью металлический механизм, 65 кг, высокий крутящий момент, прецизионное управление 0–360 °	Интеллектуальный автомобиль Hiwonder Ackerman/металлическое шасси/двигатель с двойным кодером/сервоуправление передними колесами/робот ROS	Комплект левого колеса Mecanum	Разблокируйте точность с бесщеточным сервоприводом IP67 с крутящим моментом 45 кг

Weight	143.5g	126g	G.W 263g	—
Size	45mm x 25mm x 70mm	—	—	—
Working voltage	9-12.6V	—	—	—
Rotation speed	0.19sec/60°11.1V	—	—	—
Stall Torque	65KG@12.6V, 50KG@9.6V	—	—	—
Rated Torque	50KG@12.6V, 35KG@9.6V	—	—	—
Rotation range	0°~360°	—	—	—
No-load current	80mA	—	—	—
Stall current	5A	3.2A	—	—
Servo accuracy	0.3°	—	—	—
Communication baud rate	115200	—	—	—
Gear type	Metal gear	—	—	—

Weight

143.5g

126g

G.W 263g

—

Size

45mm x 25mm x 70mm

—

Working voltage

9-12.6V

—

Rotation speed

0.19sec/60°11.1V

—

Stall Torque

65KG@12.6V, 50KG@9.6V

—

Rated Torque

50KG@12.6V, 35KG@9.6V

—

Rotation range

0°~360°

—

No-load current

80mA

—

Stall current

3.2A

—

Servo accuracy

0.3°

—

Communication baud rate

115200

—

Gear type

Metal gear

—
