Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

RAKwireless

Модуль управления двигателем Texas Instruments DRV8833 | RAK17000

Name: Модуль управления двигателем Texas Instruments DRV8833 | RAK17000
Brand: RAKwireless
SKU: 100037
Price: 638 RUB
Availability: InStock

638 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: RAKwireless
Модель: Motor Control Module Texas Instruments DRV8833 | RAK17000
Артикул: 100037
Категория: Драйверы моторов
Тип: Motor / Actuator

Описание

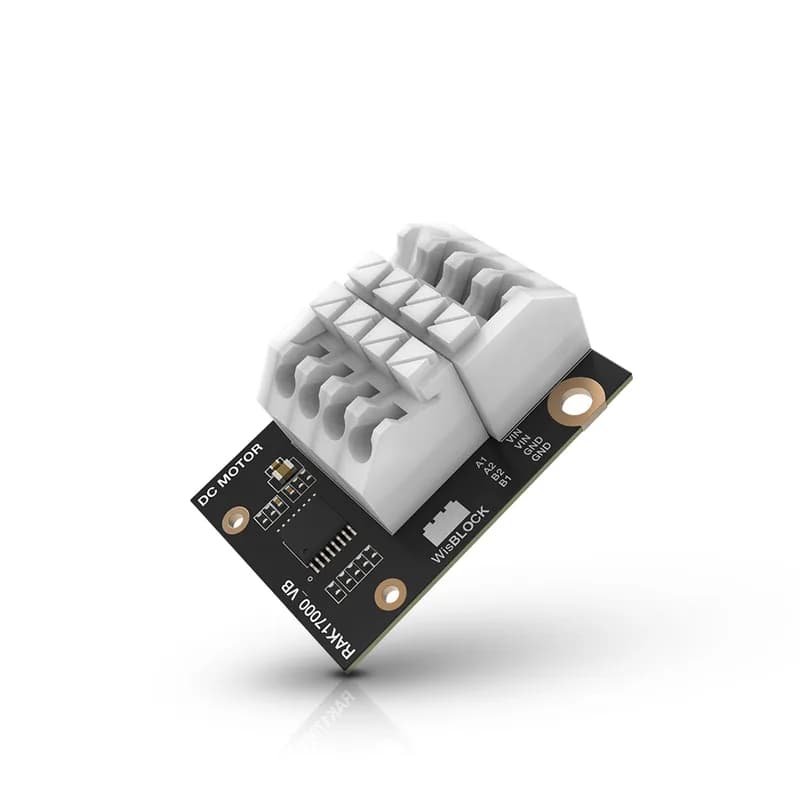

Описание продукта RAK17000 — это модуль драйвера двигателя постоянного тока WisBlock на базе Texas Instruments DRV8833. Он может управлять одним шаговым двигателем или двумя двигателями постоянного тока с помощью драйвера модуля DRV8833 от TI. Он может использовать либо источник напряжения WisBlock Base для питания двигателя, либо внешний источник напряжения. Особенности продукта Привод двух двигателей постоянного тока или одного шагового двигателя. Широкий диапазон напряжения питания: выходное напряжение от 2,7 до 10,8 В.

Характеристики

Тип	Motor / Actuator
Шина данных	CAN
Напряжение питания	10.8 В
Производитель	RAKwireless

О товаре

Модуль управления двигателем Texas Instruments DRV8833 | RAK17000: Драйверы моторов.

Развернуть текст

Производитель — RAKwireless, модель Motor Control Module Texas Instruments DRV8833 | RAK17000. 8 В; Производитель: RAKwireless. Цена — 638 ₽, поставка в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
