В чём разница между DC-DC преобразователем и LDO?

Импульсный DC-DC (buck/boost) имеет высокий КПД (85–95%) и подходит для больших токов и заметной разницы напряжений, но создаёт ВЧ-помехи. LDO-стабилизатор проще, дешевле и даёт чистое малошумящее питание для аналоговых цепей и АЦП, но рассеивает разницу напряжений в тепло. Рядом с чувствительными сенсорами и RF-модулями обычно ставят LDO после DC-DC.

Как подобрать аккумулятор для автономного устройства?

Ёмкость (мА·ч) считают из среднего тока потребления и нужного времени работы с запасом на старение. Li-ion/LiPo дают высокую плотность энергии, LiFePO4 — больший ресурс циклов и безопасность, для буфера применяют суперконденсаторы. Обязателен модуль защиты (BMS) от перезаряда, переразряда и КЗ, а также корректное зарядное устройство под химию ячейки.

Нужна ли гальваническая развязка в цепи питания?

Развязка нужна, когда части системы имеют разные «земли» или работают с высоким напряжением и помехами: изолированные DC-DC и оптопары разрывают гальваническую связь, защищая логику и оператора. Это критично для интерфейсов RS485/CAN в промышленной сети и для измерительных входов. Для питания одной платы от одного источника развязка обычно не требуется.

Как организовать резервное питание и горячее переключение?

Для бесперебойности ставят схему с источником и аккумулятором: при пропадании основного питания контроллер заряда переключает нагрузку на батарею через диодный ИЛИ или ideal-diode контроллер без провалов. Суперконденсатор обеспечивает энергию для корректного завершения записи (power-loss protection). Подбирайте ток удержания и время автономии под задачу.

Поставляете компоненты питания юрлицам, есть КП?

Да, отгружаем блоки питания, DC-DC и LDO-модули, аккумуляторы и BMS юрлицам по безналу, готовим коммерческое предложение и счёт с НДС. Наличие резервируем, по позициям под заказ называем срок поставки. Доставка по России с отгрузочными документами.

Можно ли использовать один LDO для питания и процессора, и аналоговых датчиков?

Не рекомендуется. Цифровая нагрузка создаёт импульсные выбросы тока, которые через общий LDO попадают на аналоговые цепи и ухудшают точность измерений. Правильное решение — отдельные LDO или LC-фильтр на аналоговую шину, запитанную от общей цифровой.

Какой запас по току закладывать при выборе DC-DC преобразователя?

Минимум 20–30% сверх расчётного пикового тока нагрузки. Это защищает от деградации КПД вблизи предела, снижает нагрев и повышает надёжность в долгосрочной эксплуатации. При импульсных нагрузках (стартовый ток мотора, burst AI-инференс) пиковый ток может в 2–3 раза превышать средний — учитывайте это.

Как выбрать частоту переключения buck-преобразователя для промышленной платы?

Для компактных плат выбирают 1–2,2 МГц: меньше дроссель и MLCC, но выше потери ключей и требования к layout. 200–600 кГц эффективнее на токах 3–10 А и проще по теплу. Для EMC проверяйте spread spectrum, синхронизацию SYNC и попадание гармоник в нормы CISPR 11/32.

На что смотреть при замене LDO в корпусе SOT-223 или DFN по теплу?

Считайте P=(Vin−Vout)×Iload и Tj=Ta+P×θJA. Для LDO с Tj max 125/150 °C важны θJA именно на вашей меди: теплопад, vias, площадь полигона. Dropout указывают при заданном токе, например 300 мВ @ 1 А, и он растет с температурой.

Какие функции нужны DC-DC для корректного запуска FPGA, SoC или нескольких шин питания?

Ищите EN с порогом UVLO, Power Good с открытым стоком, soft-start 0,5–10 мс и вывод TRACK/SS для слежения за другой шиной. Для последовательности 1,0/1,8/3,3 В удобны PG→EN каскадом; для сложных систем — PMBus или I2C-телеметрия.

374 позиций

Микросхемы питания (DC-DC/LDO)

Региональная версия для Новосибирска · СФО. S7-контент подготовлен. Индексация откроется только после подтверждения логистики, ПВЗ и Яндекс-региона.

Новосибирск формирует спрос на промышленную электронику через связку научных институтов, приборостроительных производств, медтех-разработок и инженерных команд Академгородка. Для закупок это означает не только подбор серийных компонентов, но и комплектацию лабораторий, стендов, опытных партий и embedded-проектов с жёсткими требованиями к совместимости, документации и повторяемости спецификаций. Каталог Zavod.dev помогает инженерам и снабжению быстрее сопоставлять технические параметры изделий под прикладные задачи разработки.

Для Новосибирска особенно актуальны edge-компьютеры, сенсоры и MCU-платы: они используются в исследовательском оборудовании, системах сбора данных, медицинских прототипах, автоматизации испытаний и встраиваемых контроллерах. Edge-платформы закрывают задачи локальной обработки сигналов и машинного зрения, датчики нужны для измерительных контуров и лабораторных установок, а отладочные и MCU-платы востребованы при переходе от макета к опытной партии. Каталог структурирует эти категории по инженерно значимым характеристикам.

Сроки, ПВЗ и транспортные условия не публикуются как обещание, пока не подтверждены реальными источниками. До прохождения S7 evidence gate страница остаётся self-canonical, но под noindex.

Факты S7: научно-производственные центры, приборостроение, медтех и сибирская инженерная школа; комплектация лабораторий, опытных партий и embedded-проектов; edge-компьютеры. Статус публикации: index разрешён.

374 позиций

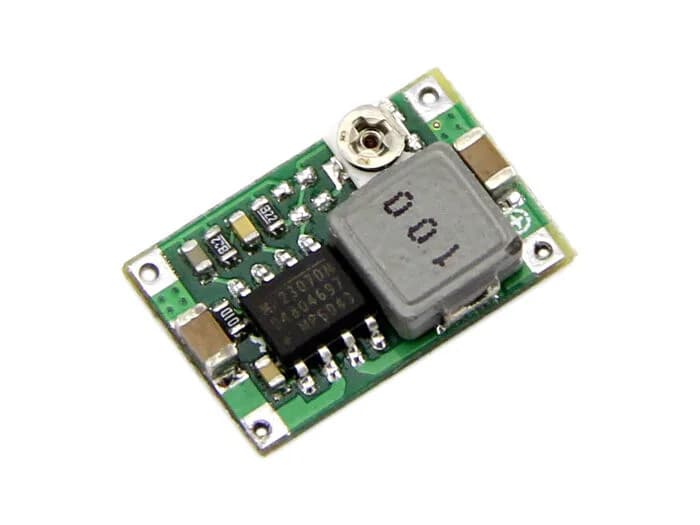

Seeed StudioРегулируемый понижающий преобразователь постоянного и постоянного тока (1,0 В - 17 В и 1,8 А)

415 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Seeed StudioРегулируемый понижающий преобразователь постоянного тока (0,8 В - 18 В и 3 А)

479 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Разветвитель PoE, 12 В, 2,5 А, выход 30 Вт, преобразователь постоянного тока в постоянный для сетевого оборудования | RAK9168 Соответствует IEEE 802.3af/at | Для камер, точек доступа Wi-Fi и систем видеоконференций

RAKwirelessРазветвитель PoE, 12 В, 2,5 А, выход 30 Вт, преобразователь постоянного тока в постоянный для сетевого оборудования | RAK9168 Соответствует IEEE 802.3af/at | Для камер, точек доступа Wi-Fi и систем видеоконференций

1 383 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

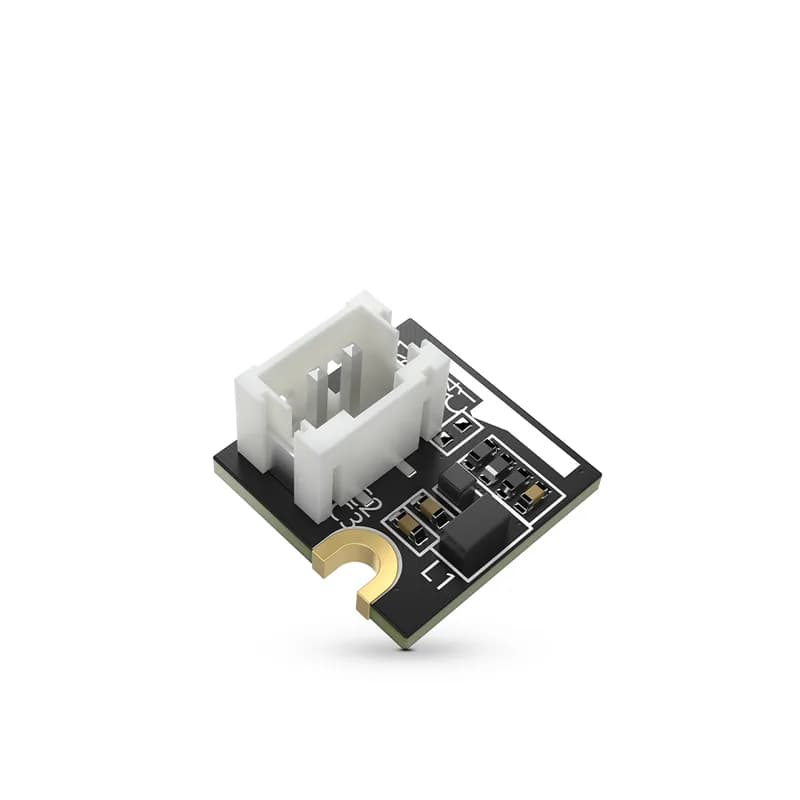

RAKwirelessМодуль повышающего преобразователя Texas Instruments TPS61046 | RAK19002

532 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

SunFounderLM2596 DC-DC Цифровое и регулируемое стабилизированное напряжение

580 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

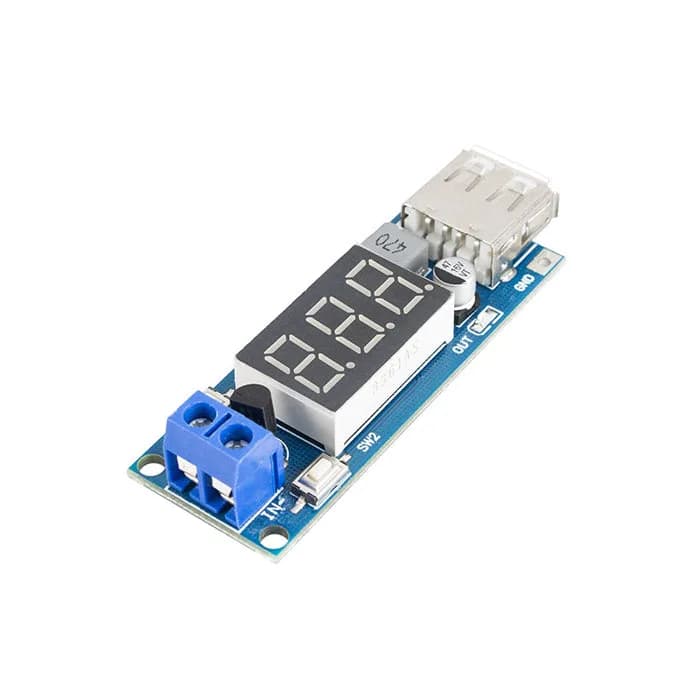

SunFounderSunFounder YS-04 DC-DC BUCK +5V USB-модуль зарядки

743 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

HardkernelСтвол к плате DCDC Type-C для M1S ОСОБЕННОСТИ

739 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

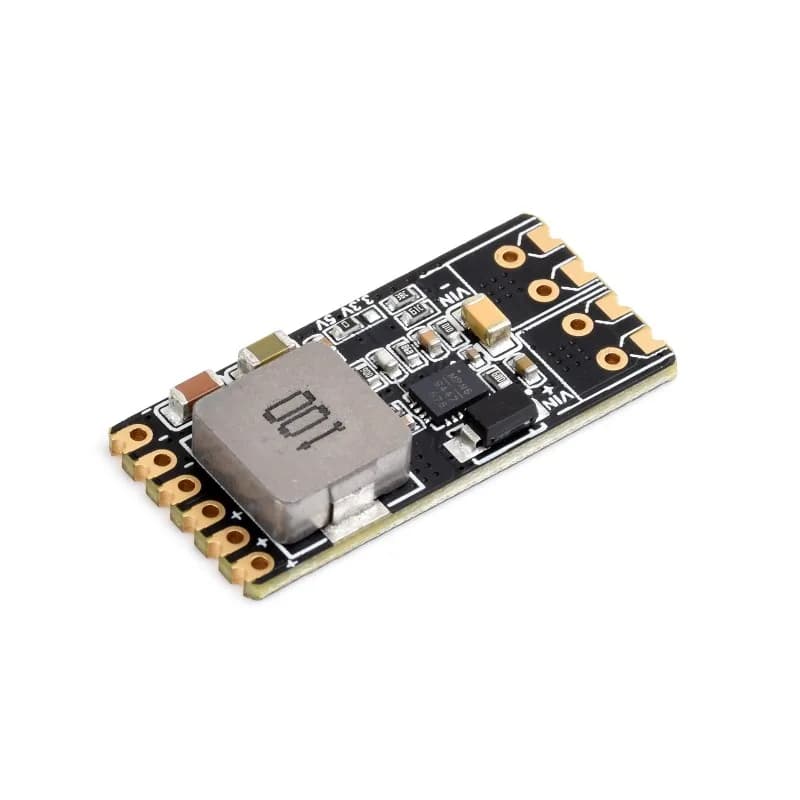

Мини-модуль понижающего напряжения постоянного тока, компактный размер и простота интеграции, настраиваемый выход понижающего напряжения 3,3 В или 5 В, технология иммерсионного золота, понижающий преобразователь постоянного тока

WaveshareМини-модуль понижающего напряжения постоянного тока, компактный размер и простота интеграции, настраиваемый выход понижающего напряжения 3,3 В или 5 В, технология иммерсионного золота, понижающий преобразователь постоянного тока

105 711 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

PololuПовышающий стабилизатор напряжения

877 ₽

Под заказ

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

PololuПовышающий/понижающий стабилизатор напряжения 5 В

1 143 ₽

Под заказ

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Готовый старт для проекта

Подборка из практичных позиций, которые удобно брать в первую очередь для быстрого запуска, теста и пилота.

Регулируемый понижающий преобразователь постоянного и постоянного тока (1,0 В - 17 В и 1,8 А)

415 ₽

Быстрый стартИнженерный выборПроектный подбор

ТОП в категории

Robocraze0,9 В-5 В до 5 В DC-DC USB повышающий преобразователь мощности

62 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Little Bird150W DC-DC Converter 24V@6A

7 573 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

DFRobot150W DC-DC Converter 24V@6A

6 073 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Pololu15В, 2,5А Повышающий/Понижающий стабилизатор напряжения S13V25F15

2 172 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Pololu2,5-9 В Повышающий/Понижающий регулятор напряжения с точной регулировкой и регулируемым отсечкой низкого напряжения S9V11MACMA

2 172 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Pololu2,5-9 В Повышающий/Понижающий регулятор напряжения с точной регулировкой S9V11MA

1 705 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Pololu2103 - Понижающий стабилизатор напряжения Pololu D24V6ALV

858 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Pololu2119 - Повышающий/понижающий стабилизатор напряжения Pololu S7V7F5

475 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Robocraze220 В 5000 Вт SCR регулятор напряжения

498 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Robocraze220В 10000Вт SCR регулятор напряжения

815 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Others24 В/12 В-5 В 5 А понижающий преобразователь постоянного тока синхронного выпрямления

475 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Little Bird240W DC-DC Converter 24V@10A

9 092 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Вас также может заинтересовать

7Semi7Semi DC-DC понижающий преобразователь 14–60 В на входе на 5 В, 3 А на выходе — AP66300

824 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

7Semi7Semi DC-DC понижающий преобразователь 5 В, 3 А, выход - MP2338

299 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

7Semi7Semi DC-DC понижающий преобразователь 7–40 В на входе на 5 В, 5 А на выходе — AP64500

1 055 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

7Semi7Semi LM5164 Понижающий преобразователь постоянного тока с входом 7 В-100 В в выход 5 В, 1 А

702 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Little BirdАссортимент линейных регуляторов напряжения - 50 шт.

1 489 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

DFRobotВодонепроницаемый преобразователь постоянного тока для мобильных роботов и двигателей

4 148 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

OthersДвойной USB-выход, от 9 В/12 В/24 В/36 В до 5 В постоянного тока, встроенная зарядка, понижающий модуль 3 А

95 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

DFRobotИзмените свою систему электропитания с помощью регулируемого понижающего преобразователя на 5 А!

904 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

DFRobotИзучите понижающий преобразователь с несколькими напряжениями для энергетических систем

564 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Little BirdКомпактный модуль преобразователя напряжения постоянного тока в постоянный

334 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

AdafruitЛинейный стабилизатор напряжения 3,3 В 800 мА - LD1117-3,3 TO-220

133 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

AdafruitЛинейный стабилизатор напряжения 5В 1,5А - 7805 ТО-220

80 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Связанные категории

Микросхемы питания DC-DC и LDO

Микросхемы питания формируют локальные напряжения на плате: импульсные DC-DC-преобразователи (понижающие buck, повышающие boost, инвертирующие), контроллеры и драйверы ключей, а также линейные стабилизаторы LDO с малым падением напряжения.

Развернуть текст

При выборе учитывают входное и выходное напряжение, выходной ток, КПД, частоту коммутации, уровень пульсаций и шума, тепловыделение и корпус. Buck-преобразователи эффективны при понижении напряжения от шин 12/24 В к логике 5/3,3/1,8 В; LDO дают малошумное питание для аналоговых датчиков, АЦП и РЧ-узлов, где важна чистота напряжения. Грамотная топология обвязки и выбор индуктивности определяют стабильность.

Применение — питание процессорных ядер, периферии, сенсоров и радиомодулей во встраиваемых платах, организация нескольких напряжений из одной шины. Аудитория — схемотехники и разработчики плат. Подбор по току, напряжению и шуму, отгрузка для юрлиц, доставка по России.

Как выбрать микросхему питания (DC-DC/LDO)

Микросхемы питания — основа любой силовой части: от питания SoC на краевом устройстве до зарядки аккумуляторов робота. Ошибка в выборе топологии или параметров ведёт к нагреву, нестабильности шины и отказу всей системы.

Развернуть текст

Топология: DC-DC или LDO

LDO (линейный стабилизатор) подходит, когда входное напряжение ненамного превышает выходное (разница до 1–2 В), ток нагрузки невелик (до нескольких сотен мА) и критична тишина по шуму — например, для питания АЦП, RF-узлов, чувствительных сенсоров. Потери в LDO рассеиваются как тепло: P = (Vin – Vout) × I, поэтому при большом перепаде напряжений КПД резко падает. DC-DC (импульсный преобразователь) нужен везде, где важен КПД: step-down (buck), step-up (boost), инвертирующий или SEPIC. Современные buck-контроллеры достигают КПД 90–95%, что принципиально для батарейных роботов и систем с пассивным охлаждением. Выбирайте DC-DC, если ток нагрузки превышает 0,5 А или перепад напряжений больше 2–3 В.

Ключевые электрические параметры

Входное/выходное напряжение: убедитесь, что диапазон Vin перекрывает весь разброс вашего источника (батарея садится, генератор даёт выбросы). Максимальный ток нагрузки: берите с запасом 20–30% от пикового потребления нагрузки. Точность выходного напряжения: для цифровых шин 3,3 В / 5 В достаточно ±2–3%, для аналоговых цепей и опорных источников нужно ±0,5% и ниже. Коэффициент пульсаций (ripple): для питания GPU/SoC-плат важен уровень пульсаций на выходе — смотрите на параметр output ripple voltage в datashee при максимальном токе. Частота переключения DC-DC: чем выше (300 кГц–3 МГц), тем меньше внешние дроссель и конденсаторы, но выше потери переключения и EMI. Температурный диапазон: промышленный (-40…+85 °C) обязателен для уличных и производственных установок.

Корпус, обвязка и интеграция

Интегрированные решения (преобразователь + ключи + защиты в одном корпусе) сокращают площадь платы и упрощают разводку — актуально для компактных модулей. Внешние контроллеры с отдельными MOSFET дают гибкость по токам и КПД на тяжёлых нагрузках (от 5 А и выше). Обращайте внимание на наличие встроенных защит: OVP (перенапряжение), OCP (перегрузка по току), OTP (перегрев), soft-start. Для систем с несколькими шинами питания удобна поддержка последовательности включения (power sequencing) и управления через I2C/PMBus.

На что смотреть при выборе для AI/ML и робототехники

Питание вычислительных ускорителей (GPU, NPU) требует низкого выходного сопротивления и быстрого отклика на транзиентные нагрузки — проверяйте transient response в даташите. Для питания двигателей и актуаторов важна развязка шин: силовая и цифровая земля не должны делить один конденсатор. В мобильных платформах критична эффективность при малых нагрузках (PFM-режим, Burst Mode). Если устройство проходит сертификацию (CE, FCC), выбирайте компоненты с документированным EMI-профилем и рекомендованной схемой фильтрации от производителя.

Частые вопросы

БП подбирают по выходному напряжению (3.3/5/12/24 В DC) и току с запасом 20–30% от пикового потребления, включая пусковые токи моторов и подсветки. Для шкафов берут DIN-рейку с входом 220 В AC, для приборов — адаптеры или модули AC-DC. Важны КПД, пульсации на выходе, защиты от КЗ и перегрузки, а для промышленности — широкий температурный диапазон.
