Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

SparkFun

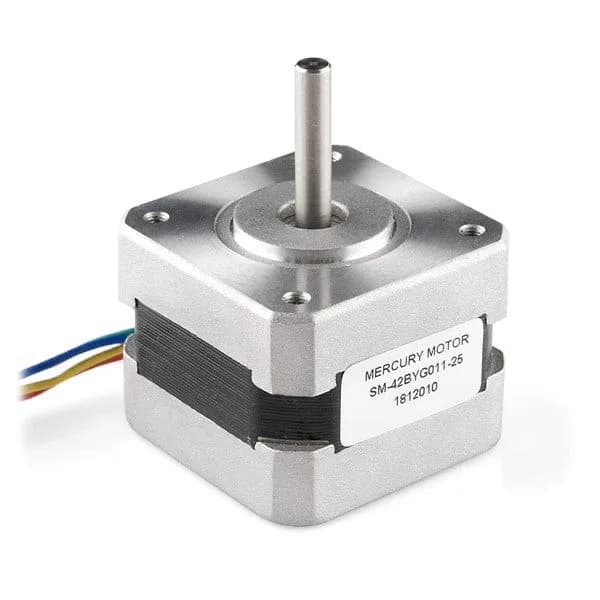

Шаговый двигатель с кабелем

Name: Шаговый двигатель с кабелем
Brand: SparkFun
SKU: ROB-09238
Price: 3083 RUB
Availability: InStock

3 083 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: SparkFun
Модель: Stepper Motor with Cable
Артикул: ROB-09238
Категория: Шаговые двигатели
Voltage: 12V

Описание

Это простой, но очень мощный шаговый двигатель с подсоединенным 4-проводным кабелем. Это биполярный двигатель. Характеристики: Угол шага (градусы): 1,8 2-фазное номинальное напряжение: 12 В Номинальный ток: 0,33 А Удерживающий момент: 2,3 кг*см Диаметр 5 мм Сопротивление обмотки приводного вала: 32,6 Ом Индуктивность обмотки: 48 мГн Макс. потокосцепление: 1,8 Vs Максимальный фиксирующий момент: 0,016 Нм Общая инерция (кг·м·м): 3,5 кг·м·м Общее трение

Характеристики

Voltage	12V
Torque	32 oz.in
Weight	2.3 kg

Инженерный разбор

12V указывает на питание от низковольтной линии, поэтому при подборе источника и коммутации нужно ориентироваться именно на такой уровень напряжения без запаса на другие режимы, если они не заданы отдельно. 32 oz.in показывает, что в узле приоритет сделан на тяговое усилие, а не на минимальную массу: при механической интеграции полезно учитывать, что такой момент влияет на выбор крепления, муфты и жесткости сопрягаемых деталей.

200 steps/rev означает дискретный характер перемещения с фиксированным числом шагов на оборот, поэтому поведение привода будет определяться именно шаговым режимом, а не непрерывным вращением без позиционных переходов. 1200mm Wire упрощает размещение по длине подводки, но одновременно задает конкретный запас по трассировке кабеля. 2.3 kg — это заметная масса самого изделия, из-за чего при монтаже нужно заранее учитывать нагрузку на несущую поверхность и крепеж, а также то, что вес будет влиять на компоновку всего узла.

О товаре

Шаговый двигатель с кабелем: Шаговые двигатели.

Развернуть текст

Производитель — SparkFun, модель Stepper Motor with Cable. Среди характеристик: Напряжение питания: 12 В; Производитель: SparkFun Electronics. Цена — 3 083 ₽, поставка в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
